Автоматика для распашных ворот CAME FROG-A KIT — подземный привод для тех, кто хочет полностью скрыть автоматику и сохранить архитектурный облик объекта. Монтируется в бетонный короб под полотном ворот, снаружи абсолютно не виден. Рассчитан на створки весом до 800 кг при ширине до 3,5 метра. Класс защиты IP67 — полное погружение в воду, работает даже при затоплении короба. Комплект поставляется без пультов, ламп и фотоэлементов. Версии: Frog-A (230В, интенсивность 30%) и Frog-A24 (24В, интенсивность 100%). Уникальная возможность открывания на угол до 180° с дополнительным комплектом шестерней FL180 — недостижимо ни для одного линейного или рычажного привода.
Как работает FROG: траншейная установка и рычажный механизм
FROG — привод подземной (траншейной) установки. В отличие от всех других серий CAME, он монтируется не на столб снаружи, а в бетонный короб, закопанный в грунт рядом с осью вращения ворот. Вертикальный вал привода соединяется с нижней точкой ворот через специальный переходник. При открывании вал поворачивается, вращая ворота — снаружи видно только движение полотна.
Такая конструкция не требует никаких изменений в столбах или раме ворот. Привод не виден, не выступает за плоскость ворот, не мешает транспортным средствам при широко открытых воротах. Для установки достаточно пространства шириной 85 мм под осью ворот.
Версия Frog-A (230В) — базовая: механические концевики крайних положений, интенсивность 30%, отключение без реверса. Для частных объектов с умеренным использованием.
Версия Frog-A24 (24В) — расширенная: интенсивность 100%, регулируемая скорость 16–45 сек, замедление и реверс при препятствии через энкодер, резервное питание от АКБ. Для коммерческих и общественных объектов. В данный комплект (арт. 1540) входит версия 230В.
Предельные значения 800 кг и 3,5 м — для разных ситуаций:
— Створка 2 м шириной: допустимый вес до 800 кг
— Створка 3,5 м шириной: допустимый вес до 400 кг
При проектировании учитывайте реальное сочетание ширины и веса именно ваших ворот.
Технические характеристики CAME FROG-A KIT (230В)
| Параметр | Значение |
|---|---|
| Тип привода | Подземный (траншейный), электромеханический |
| Питание мотора | 230 В AC |
| Максимальный вес створки | 800 кг (при ширине до 2 м) / 400 кг (при ширине до 3,5 м) |
| Максимальная ширина створки | 3,5 м |
| Интенсивность использования | 30% (~8–10 циклов/час) |
| Время открытия 90° | ~18 сек |
| Угол открывания | до 140° (стандарт) / до 180° с FL180 (опция) |
| Минимальная ширина установки | 85 мм |
| Степень защиты | IP67 — погружение в воду до 1 м / 30 мин |
| Корпус привода | Оцинкованная сталь с антикоррозионным покрытием |
| Диапазон температур | -20°C ... +70°C |
| Концевые выключатели | Механические микровыключатели крайних положений |
| Плавное замедление | Нет (230В версия) / есть (24В версия Frog-A24) |
| Реверс при препятствии | Нет (230В версия) / есть (24В версия Frog-A24) |
| Резервное питание АКБ | Нет (230В) / есть (24В версия Frog-A24) |
| Разблокировка | Встроенная система с индивидуальным ключом |
| Блок управления | ZF1N (арт. 002ZF1N) |
| Монтажное основание | Frog-BN — стальное с антикоррозионным покрытием |
| Гарантия | 3 года |
FROG-A и другие серии CAME — наглядное сравнение
| Параметр | FROG-A (эта модель) |
AXO 4 (24В) |
ATI 3000 (230В) |
FERNI 1000 (рычаг) |
KRONO 310 (230В) |
ATI 5024N (24В) |
|---|---|---|---|---|---|---|
| Тип монтажа | Подземный | Наружный | Наружный | Наружный | Наружный | Наружный |
| Скрытый монтаж | да (полностью) | нет | нет | нет | нет | нет |
| Макс. вес | 800 кг* | 800 кг | 800 кг | 800 кг | 800 кг* | 1000 кг |
| Макс. ширина | 3,5 м | 4 м | 3 м | 4 м | 3 м | 5 м |
| Интенсивность | 30% | 100% | 50% | 30% | 30% | 100% |
| Защита корпуса | IP67 | IP44 | IP44 | IP54 | IP54 | IP44 |
| Угол открытия | до 180° | до 120° | до 120° | до 120° | до 90° | до 120° |
| Темп. диапазон | до +70°C | до +50°C | до +50°C | до +55°C | до +50°C | до +55°C |
CAME AXO 4 (арт. 1563) — наружный, 24В, 100%, токовая защита, резерв питания → Нестандартная геометрия — широкие столбы, ворота вплотную к стене? Если подземный монтаж невозможен из-за типа покрытия или грунта, но и обычный линейный привод не вписывается по геометрии — рычажный FERNI 1000 с монтажным расстоянием до 380 мм решает самые сложные случаи: широкие кирпичные столбы, плотная застройка, нестандартное расположение петель.
CAME FERNI 40230 (арт. 1443) — рычажный, С до 380 мм, для сложной геометрии →
Монтаж — самая ответственная часть: траншея, бетонный короб и особенно дренаж должны быть сделаны правильно с первого раза. Переделать после укладки плитки или асфальта — дорого. Монтажники настоятельно рекомендуют не экономить на гидроизоляции и дренажной трубе. Один плохо залитый короб сводит на нет все преимущества IP67.
Обслуживание: несмотря на заявленное отсутствие необходимости в периодическом ТО, область над приводом требует тщательного ухода — следите за состоянием уплотнений и крышки короба, своевременно убирайте скопившуюся воду.
Замок Came Lock81/82: для ворот с большой парусностью или при повышенных требованиях к безопасности монтажники рекомендуют устанавливать электромеханический замок — распределяет нагрузку и продлевает ресурс привода.
Зимой: диапазон до -20°C официально, реально немного ниже. IP67 позволяет не беспокоиться о промокании. Но следите за обледенением самих ворот — мощность FROG (230В версия) ограничена, и если ворота примёрзли, привод не поможет.

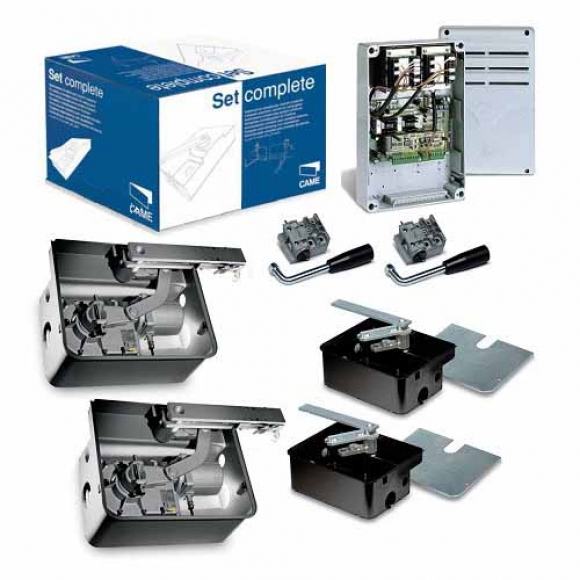

Что входит в комплект CAME FROG-A KIT (арт. 1540)
2 x привода Frog-A (230В)
Подземный электромеханический привод 230В. Корпус из оцинкованной стали с антикоррозионным покрытием, IP67 — полное погружение в воду. Механические концевики крайних положений. Встроенная система разблокировки с индивидуальным ключом. Нереверсивный (230В версия). Специальное монтажное основание Frog-BN для фиксации в бетонном коробе.
Блок управления ZF1N (002ZF1N)
Блок управления 230В для двух приводов. Регулировка задержки второй створки при открывании и закрывании. Подключение фотоэлементов, сигнальной лампы, кнопки. Самодиагностика устройств безопасности. Автоматическое закрывание с регулировкой времени.
Монтажный комплект
Монтажное основание Frog-BN для установки в бетонный короб. Переходные элементы для соединения вала привода с нижней осью ворот. Ключи ручной разблокировки. Инструкция по монтажу на русском языке с подробным описанием подготовки траншеи и дренажа.
Почему выбирают CAME FROG-A KIT
- Единственный способ полностью скрыть автоматику — снаружи не видно ничего: ни корпуса, ни рычагов, ни кронштейнов. Ворота выглядят как неавтоматические.
- IP67 — самый высокий класс защиты в линейке CAME для распашных ворот: полное погружение в воду, работает при затоплении короба.
- Угол открытия до 180° с опцией FL180 — створки открываются полностью вдоль стены, недостижимо ни для одного наружного привода.
- Не требует изменений в конструкции столбов и рамы ворот — монтируется под воротами, не касаясь их механики.
- Работает при -20°C ... +70°C — верхний предел выше, чем у всех других серий CAME (+50..+55°C), что важно для жарких регионов.
- Корпус из оцинкованной стали с антикоррозионным покрытием — не боится влаги, паводков и агрессивных грунтов.
- Не мешает проезду при широко открытых воротах — привод под землёй, ничего не выступает в зону движения транспорта.
- Интеграция с любыми системами контроля доступа — фотоэлементы, считыватели карт, подземные петли обнаружения транспорта.
- Для интенсивного использования — версия Frog-A24: 24В, 100% интенсивность, реверс при препятствии, регулируемая скорость.
- Официальные поставки CAME, гарантия 3 года, широкая сервисная сеть по России.
