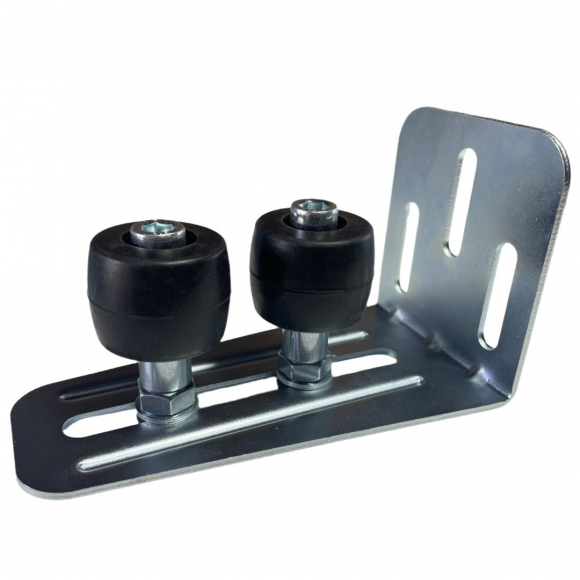

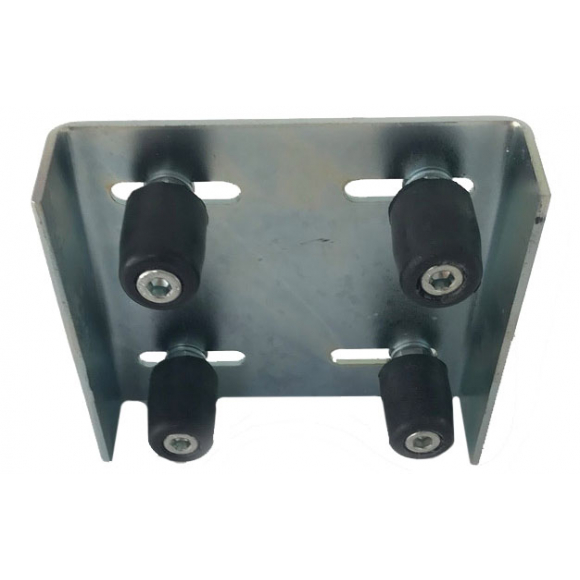

Кронштейн верхний поддерживающий с роликами Фурнитех НХТ — стальная опорная скоба с двумя встроенными резиновыми роликами для фиксации верхнего края створки консольных откатных ворот массой до 450 кг. Кронштейн крепится к столбу притвора или несущей стене и удерживает верхнюю трубу каркаса ворот в заданной плоскости, исключая боковое раскачивание при ветровой нагрузке и в ходе ежедневной эксплуатации. В отличие от кронштейнов-скоб без роликов, в комплект поставки НХТ уже входят два ролика с резиновым ободом диаметром 40 мм — отдельно докупать ничего не нужно.
Другие типы комплектующих для откатных ворот, которые могут быть интересны:
НХТ — верхние поддерживающие ролики, один из элементов системы. Ниже другие комплектующие Фурнитех, с которыми он работает в одной связке, и ссылка на полный комплект КВ 301.
Технические характеристики кронштейна
| Артикул | НХТ |
| Максимальная масса створки | 450 кг |
| Роликов в комплекте | 2 шт. (входят в поставку, докупать не нужно) |
| Диаметр ролика | 40 мм |
| Длина оси ролика | 81,4 мм |
| Материал обода ролика | Резина (не оставляет следов на трубе каркаса) |
| Внутренняя втулка | Полимерная (бесшумное вращение без смазки) |
| Совместимость по ширине трубы каркаса | 40–60 мм |
| Толщина стального кронштейна | 3 мм |
| Масса кронштейна с роликами | 0,6 кг |
| Регулировка | Регулировочные пазы по вертикали |
| Варианты монтажа | К столбу проёма или несущей стене (роликами вниз) |
| Минимальное количество на ворота | 1 шт. (рекомендуется 2 — с разносом по высоте) |
| Норма поставки | 1 шт. |
| Производитель | Фурнитех (Китай) |
Устройство кронштейна НХТ
Стальной корпус толщиной 3 мм
Корпус изготовлен из листовой стали толщиной 3 мм методом холодной штамповки. Конструкция рассчитана на боковые нагрузки от полотна ворот до 450 кг без деформации в плоскости крепления на весь срок службы ворот.
Два резиновых ролика диаметром 40 мм — в комплекте
В комплект входят два ролика с резиновым ободом диаметром 40 мм — их не нужно докупать отдельно. Резиновый обод не оставляет следов на трубе каркаса, гасит вибрацию при движении створки и обеспечивает плавное скольжение. Внутренняя полимерная втулка работает без смазки и не требует обслуживания.
Регулировочные пазы по вертикали
Продолговатые пазы в теле кронштейна позволяют смещать его по высоте столба при монтаже, выставляя ролики точно по оси верхней трубы каркаса. Финальная регулировка выполняется после установки ворот на роликовые опоры — болты затягиваются только когда ролики касаются трубы без зазора и без зажима.
Совместимость с трубами каркаса 40–60 мм
Ширина посадочных мест роликов рассчитана под профильную трубу каркаса от 40 до 60 мм. Диапазон перекрывает стандартные каркасы из труб 40×40, 50×50 и 60×40 мм — наиболее распространённые в бытовом строительстве откатных ворот.
Два варианта монтажа
Монтажная пластина рассчитана на крепление к столбу проёма болтами или к несущей стене анкерами — в обоих случаях роликами вниз, охватывая верхнюю трубу каркаса. Крепление к стене актуально при отсутствии отдельного столба притвора или при монтаже в проём кирпичного строения.
Совместимость с системой Фурнитех
НХТ геометрически согласован со всеми элементами серии Фурнитех: роликовыми опорами, накатным роликом PRO, верхним и нижним уловителями. Все узлы образуют единую систему без подгоночных операций при монтаже. Кронштейн входит в полный комплект КВ 301.
- Ролики уже в комплекте — два резиновых ролика диаметром 40 мм входят в поставку; не нужно отдельно подбирать и докупать совместимые ролики, как при покупке кронштейна-скобы без роликов.
- Резиновый обод не оставляет следов — не царапает окрашенную или оцинкованную трубу каркаса даже при многолетней эксплуатации.
- Полимерная втулка — бесшумное вращение без смазки — не требует периодического обслуживания; ролики работают тихо с первого дня и не скрипят при температурных перепадах.
- Регулировка по вертикали на объекте — пазы позволяют выставить высоту роликов без перебуривания столба и без изготовления проставок; финальная затяжка болтов занимает несколько минут.
- Два варианта монтажа — к столбу болтами или к стене анкерами без дополнительных переходников; подходит для любой конструкции проёма.
- Один кронштейн достаточен для ворот до 450 кг — при стандартной схеме монтажа один НХТ закрывает требования производителя; два кронштейна с разносом по высоте повышают ветростойкость на открытых участках.
- Входит в комплект КВ 301 — все элементы системы подобраны и проверены на совместимость; нет необходимости собирать комплект по одному.
