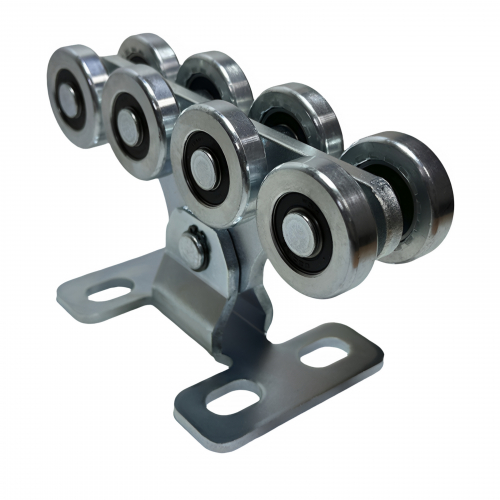

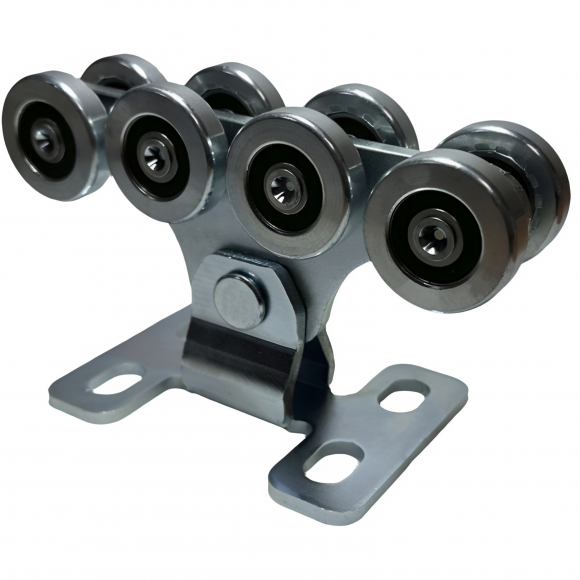

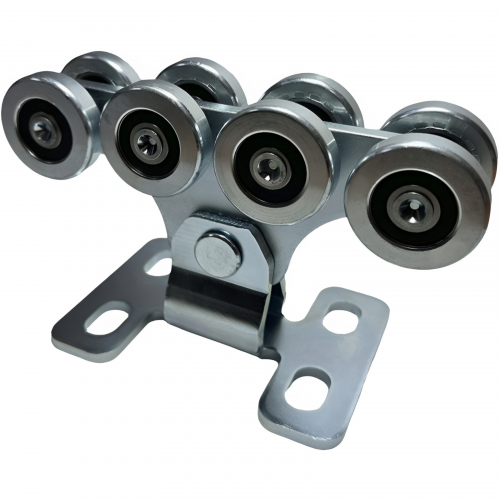

Роликовая опора для откатных ворот Фурнитех КВ-3 — стальная 8-роликовая каретка для консольных откатных ворот массой до 350 кг, эконом версия опоры XL8SA.02 с облегчённым корпусом. Опора воспринимает нагрузку от полотна ворот и равномерно передаёт её на фундамент — ворота движутся, а каретка остаётся неподвижной на своём основании. Совместима с направляющей шиной Фурнитех сечением 70×60×3,5 мм и 70×60×3 мм.
Другие типы комплектующих для откатных ворот, которые могут быть интересны:
КВ-3 — один из ключевых элементов системы откатных ворот. Ниже другие комплектующие Фурнитех, которые работают с ней в одной связке. И ссылка на полный комплект КВ-3 с направляющей — всё необходимое для монтажа по выгодной цене.
Технические характеристики роликовой опоры
| Артикул | КВ-3 |
| Максимальная масса створки | 350 кг |
| Количество роликов | 8 шт. |
| Диаметр ролика | 48 мм |
| Масса опоры | 2,76 кг |
| Совместимая направляющая | Фурнитех, сечение 70×60×3,5 мм и 70×60×3 мм |
| Тип подшипника | 6201 (однорядный, закрытый) |
| Материал роликов | Сталь |
| Диапазон рабочих температур смазки | −40...+60 °C |
| Регулировка | По горизонтали и вертикали |
| Норма поставки | 2 шт. |
| Производитель | Фурнитех (Китай) |
Чем КВ-3 отличается от XL8SA.02
КВ-3 — эконом версия роликовой опоры XL8SA.02. Конструктивно изделия идентичны: те же 8 роликов диаметром 48 мм, те же закрытые подшипники 6201, та же схема регулировки. Разница в двух параметрах:
Масса корпуса. В КВ-3 оптимизировано количество металла в корпусе каретки — опора весит 2,76 кг против 2,946 кг у XL8SA.02. Это незначительно с точки зрения удобства монтажа, но отражает разницу в запасе прочности корпуса при боковых нагрузках.
Максимальная масса ворот. КВ-3 рассчитана на ворота до 350 кг, XL8SA.02 — до 400 кг. Для большинства частных ворот из профильной трубы или листового металла 350 кг — достаточный запас.
Устройство роликовой опоры КВ-3
Корпус каретки
Оптимизированный по металлоёмкости корпус сохраняет монолитную конструкцию коромысла и основания без сварных соединений. Корпус несёт полную статическую нагрузку от полотна ворот и передаёт её на подошву с анкерными отверстиями. Рассчитан на ворота до 350 кг при нормальной эксплуатации.
Стальные ролики — 8 штук диаметром 48 мм
Ролики расположены в два ряда по четыре — такая схема обеспечивает равномерное распределение нагрузки по длине шины и снижает давление на каждую точку контакта. Идентичны роликам базовой модели XL8SA.02 — при необходимости замены подбираются по тому же артикулу.
Подшипники 6201 — по одному на каждый ролик
Те же однорядные закрытые подшипники 6201, что и в XL8SA.02. Металлический пыльник защищает дорожки от грязи и воды. Смазка рассчитана на диапазон −40...+60 °C. Неразборная конструкция — узел необслуживаемый на весь срок эксплуатации.
Коромысло с центральной осью
Коромысло удерживает ряды роликов в заданном положении относительно шины и компенсирует незначительные отклонения направляющей от горизонтали. Центральная ось фиксируется стопорным кольцом, что исключает смещение коромысла при боковых нагрузках во время движения ворот.
Подошва с регулировочными пазами
Продолговатые овальные отверстия для анкерных болтов позволяют смещать каретку по горизонтали и вертикали при монтаже. Финальное положение фиксируется после установки и выравнивания направляющей по уровню.
Совместимость с системой Фурнитех
КВ-3 геометрически согласована со всеми элементами серии Фурнитех: накатным роликом DL02A, верхними поддерживающими роликами KJ03B, заглушкой, верхним и нижним уловителями и направляющей 70×60 мм с толщиной стенки 3 и 3,5 мм. Все узлы работают в единой системе без подгоночных операций.
- Экономичная версия XL8SA.02 — идентичная кинематика и те же подшипники при меньшей стоимости; оптимальный выбор для ворот до 350 кг, где запас прочности базовой модели избыточен.
- 8 роликов — нагрузка распределяется на большее число точек опоры по сравнению с 4-роликовыми аналогами; ресурс выше при той же интенсивности эксплуатации.
- Совместима с направляющей 3 мм и 3,5 мм — работает с обоими вариантами фирменной шины Фурнитех.
- Те же расходники, что у XL8SA.02 — подшипники 6201, ролики 48 мм и накатной ролик DL02A одинаковы для обеих моделей; запчасти взаимозаменяемы.
- Закрытые подшипники 6201 — резиновый пыльник защищает от грязи и воды; опора сохраняет плавный ход после нескольких сезонов без обслуживания.
- Смазка до −40 °C — плавный ход ворот обеспечивается даже в сильные морозы без увеличения нагрузки на привод.
- Регулировка по двум осям — пазы в подошве позволяют точно выставить горизонталь и вертикаль при монтаже без переделки фундамента.
- Норма поставки 2 шт. — стандартный комплект для одних ворот уже в упаковке.
