Автоматика для распашных ворот CAME ATI 3000 — самый популярный линейный привод серии ATI, проверенный на сотнях тысяч объектов по всей России. Рассчитан на створки весом до 800 кг и шириной до 3 метров, что покрывает большинство стандартных распашных ворот частного домовладения. Комплект поставляется без пультов, ламп и фотоэлементов и работает с блоком управления ZF1N (230В). Корпус из алюминия литья под давлением, внутренний шток и ползунковый принцип работы обеспечивают надёжную работу в условиях российского климата — дождь, снег, пыль, морозы до -30°C.
Как работает ATI 3000: ползунковый привод с внутренним штоком
ATI 3000 — привод ползункового (линейного) типа. Принцип работы основан на прямолинейном перемещении гайки-каретки по штоку с резьбой. Шток расположен внутри корпуса и полностью защищён от уличной среды — в отличие от приводов с выдвижным штоком.
При открывании ворот гайка-каретка движется к двигателю — и притягивает створку за собой. При закрывании — движется к краю корпуса и отталкивает створку. Плавное равномерное усилие по всей траектории.
Во все приводы ATI встроены концевые выключатели — мотор отключается, когда створка достигает крайнего положения. Это позволяет обойтись без механических упоров на открывание, если их установить некуда. Для длинных и широких створок упор на закрывание всё же рекомендуется — без него ворота в закрытом положении может трепать ветром.
Привод самоблокирующийся: без специального ключа разблокировки ворота невозможно сдвинуть вручную ни при каком положении. Ключ входит в комплект поставки.
Технические характеристики CAME ATI 3000
| Параметр | Значение |
|---|---|
| Тип привода | Линейный (ползунковый), самоблокирующийся |
| Питание мотора | 230 В AC |
| Максимальный вес створки | 800 кг |
| Максимальная ширина створки | 3 м |
| Интенсивность использования | 50% (~15–20 циклов/час) |
| Усилие (тяга) | 400–3000 Н |
| Время открытия 90° | ~19 сек |
| Монтажное расстояние С (max) | 60 мм |
| Угол открывания | до 120° |
| Мощность / ток | 150 Вт, 1,2 А |
| Конденсатор | 10 мкФ (встроен в корпус привода) |
| Габариты привода | 793 × 88 × 126 мм |
| Масса привода | ~10 кг |
| Степень защиты | IP44 |
| Диапазон температур | -20°C ... +50°C (реально до -30°C) |
| Токовая защита | Нет (только термозащита при перегреве) |
| Концевые выключатели | Механические микропереключатели |
| Редуктор | Червячная передача, число 1/36, бронзовая втулка, масляная ванна |
| Открывание | Универсальный — внутрь и наружу, без DX/SX |
| Блок управления | ZF1N (арт. 002ZF1N) |
| Гарантия | 3 года |
ATI 3000 и конкуренты — наглядное сравнение серий CAME
| Параметр | ATI 3000 (эта модель) |
ATI 3024N (24В) |
ATI 5000 (тяжёлые) |
KRONO 310 | FERNI 1000 | FROG-A |
|---|---|---|---|---|---|---|
| Питание | 230 В | 24 В DC | 230 В | 230 В | 230 В | 230 В |
| Макс. вес | 800 кг | 800 кг | 1000 кг | 800 кг | 800 кг | 800 кг |
| Макс. ширина | 3 м | 3 м | 5 м | 3 м | 4 м | 3,5 м |
| Интенсивность | 50% | 100% | 50% | 30% | 30% | 30% |
| Токовая защита | нет | есть (ESM) | нет | нет | есть | нет |
| Резерв. питание | нет | есть (LB180) | нет | нет | нет | нет |
| Монт. расст. С | 60 мм | 60 мм | 120 мм | 60 мм | 380 мм | — |
| Скрытый монтаж | нет | нет | нет | нет | нет | да (IP67) |
CAME ATI 5000 (арт. 1099) — до 1000 кг, до 5 м → Нужна интенсивная эксплуатация — более 20 циклов в час? Для коммерческих объектов — 24В приводы серии AXO: интенсивность 100%, токовая защита ESM, резервное питание.
CAME AXO 4 (арт. 1563) — 100%, 24В, токовая защита → Столб широкий — кирпич, бетон, расстояние С больше 60 мм? Рычажный FERNI с монтажным расстоянием до 380 мм решает задачу при любой ширине столба.
CAME FERNI 40230 (арт. 1443) — рычажный, С до 380 мм → Привод не должен быть виден снаружи? Подземный FROG-A монтируется в бетонный короб, полностью скрыт, защита IP67.
CAME FROG-A-KIT (арт. 1540) — подземный, IP67 → Ворота лёгкие — до 300 кг, ширина до 2,3 м? Компактный рычажный FAST 70 — экономичное решение для небольших ворот.
CAME FAST 70 KIT (арт. 1437) — до 300 кг →
На что обратить внимание: нет токовой защиты двигателя. При заклинивании ворот привод не отключится автоматически — может перегреть обмотку. Настраивайте усилие на трансформаторе ZF1N и осматривайте кронштейны раз в сезон: при тяжёлых воротах они гнутся — усиливайте косынками при монтаже.
Типовые поломки через 3–5 лет: бронзовая втулка редуктора и конденсатор 10 мкФ. Обе детали дёшевы, меняются без замены привода целиком.
Зимой: работает до -30°C. Только пластичная литиевая смазка раз в сезон. ВД-40 — категорически нет. Перед закрыванием зимой убирайте снег у порожка.

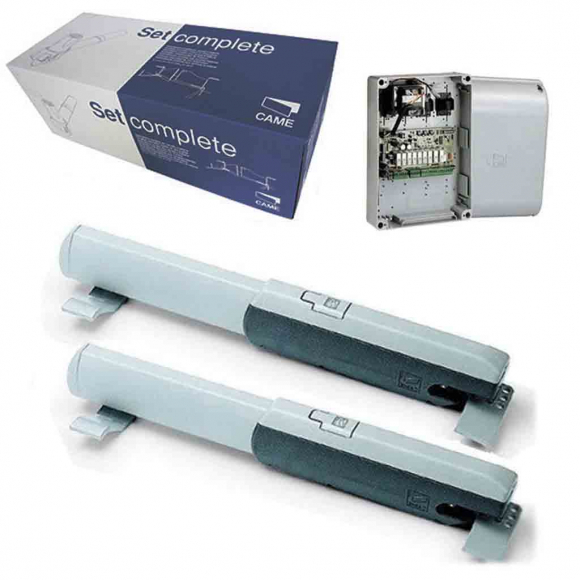

Что входит в комплект CAME ATI 3000 (арт. 1098)
2 x привода A3000A (230В)
Алюминиевый корпус литья под давлением, чёрно-серый цвет, 793×88×126 мм. Шток внутри корпуса — защита от пыли, воды и снега на весь ресурс. Гайка-каретка на резьбовом штоке: плавное усилие при открытии и закрытии. Конденсатор 10 мкФ встроен в корпус. Один привод для левой и правой створки без переналадки.
Блок управления ZF1N (002ZF1N)
Корпус ABS-пластик. Внутри — плата ZF1N и трансформатор для питания периферии (фотоэлементы, сигнальная лампа, кнопка). Четыре ступени регулировки усилия. Синхронное открывание пары створок и задержка второй при закрывании.
Монтажный набор и ключи разблокировки
Стальные монтажные пластины и кронштейны с несколькими отверстиями для регулировки угла. Крепёж обработан идеально — края без заусенцев, отверстия ровные. Ключи ручной разблокировки мотор-редукторов, все болты и гайки, инструкция на русском языке.
Почему выбирают CAME ATI 3000
- Самая тиражная модель CAME в России — запчастей, мастеров и инструкций в открытом доступе больше, чем для любого аналога.
- Самоблокировка: без ключа разблокировки ворота не сдвинуть — замок не нужен, защита от взлома выше.
- Внутренний шток полностью защищён от влаги, пыли и снега — в отличие от приводов с выдвижным штоком.
- Механические концевики: настройка за 5 минут без программирования, кода и смартфона.
- Реально работает до -30°C при правильной смазке — подтверждено монтажниками из Сибири и Урала.
- Бронзовая втулка и конденсатор меняются отдельно — ремонт через 3–5 лет экономически оправдан.
- Открывание внутрь и наружу без смены модели — один привод для обоих случаев.
- Интенсивность 50% — вдвое выше KRONO 310 и FERNI 1000.
- Официальные поставки CAME, гарантия 3 года, широкая сервисная сеть.
- Передаточное число 1/36, усилие до 3000 Н — уверенно открывает тяжёлые кованые ворота в мороз и ветер.
