Автоматика для распашных ворот CAME FAST 70 combo KIT (8K01MB-028) — полный комплект рычажной автоматики для небольших распашных ворот: створки весом до 300 кг и шириной до 2,3 метра. В отличие от большинства комплектов CAME, этот поставляется с радиоуправлением в базе: радиоприёмник AF43S, пульт TOP44RBN и фотоэлементы DIR10 уже включены — ворота готовы к работе сразу после монтажа без доплат за аксессуары. Ключевая особенность серии FAST — блок управления встроен прямо в корпус ведущего привода FA70230CB: отдельный монтажный бокс на столбе не нужен. Официальная гарантия 3 года.
Вес: до 300 кг
Ширина: до 2,3 м
Интенсивность: 30%
Питание: 230 В
БУ встроен в привод
Пульт и фото в комплекте
Защита: IP54
Гарантия: 3 года
Полный комплект «всё включено» — готов к работе сразу после монтажа
В отличие от базовых комплектов CAME (только приводы + блок управления), в 8K01MB-028 уже входят радиоприёмник AF43S, пульт TOP44RBN и фотоэлементы DIR10. После монтажа ворота сразу открываются с брелока и защищены фотоэлементами — не нужно отдельно подбирать и докупать аксессуары.
Блок управления встроен в привод — монтаж быстрее, вид аккуратнее
В ведущем приводе FA70230CB плата управления ZF1 расположена внутри корпуса привода. Подвести питание нужно только к одной точке — к ведущему приводу. Никакого отдельного бокса на столбе, никаких дополнительных кабельных трасс. Это экономит время монтажа и делает установку аккуратнее.
Важно: FA70230CB устанавливается на створку, открывающуюся первой
В комплекте два разных привода: FA70230CB (ведущий, со встроенной платой) и FA70230 (ведомый, без платы). Ведущий CB устанавливается строго на ту створку, которая открывается первой. Ведомый управляется с задержкой от ведущего. Перепутать при монтаже нельзя — ведомый привод без ведущего не работает.
Питание аксессуаров: фотоэлементы 24В, сигнальная лампа — 230В
Блок управления подаёт на клеммы аксессуаров 24В постоянного тока — это фотоэлементы, кнопка открытия, замковый переключатель. Сигнальная лампа подключается к 230В сетевому питанию. При выборе дополнительных аксессуаров учитывайте это разделение.
Технические характеристики CAME FAST 70 combo KIT (8K01MB-028)
| Параметр | Значение |
|---|---|
| Тип привода | Рычажный, самоблокирующийся, шарнирный рычаг |
| Питание | 230 В AC |
| Максимальный вес створки | 300 кг |
| Максимальная ширина створки | 2,3 м |
| Интенсивность использования | 30% (~8–10 циклов/час) |
| Мощность | 160 Вт |
| Время открытия 90° | ~15 сек |
| Габариты привода (без рычага) | 200 × 230 × 235 мм |
| Корпус привода | Ударопрочный пластик |
| Степень защиты | IP54 |
| Диапазон рабочих температур | -20°C ... +55°C |
| Плата управления | CAME 3199ZF1 (встроена в FA70230CB) |
| Питание аксессуаров | 24 В DC (кроме сигнальной лампы — 230 В) |
| Подключение фотоэлементов | До 2-х пар (въезд и выезд) |
| Разблокировка | Встроенная + возможность дистанционной (опция) |
| Страна производства | Италия |
| Гарантия | 3 года |

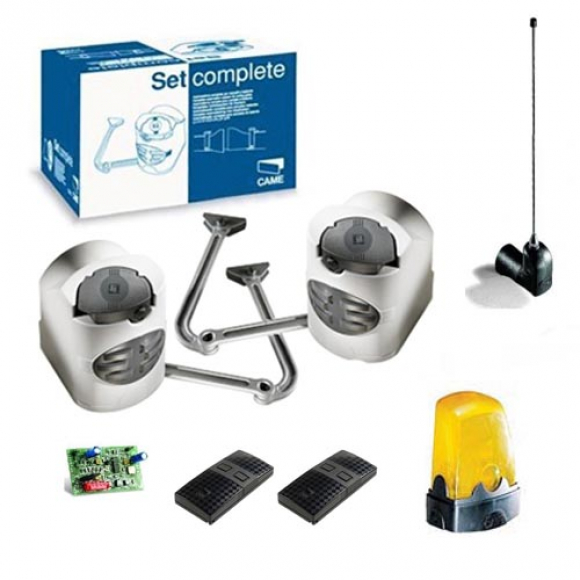

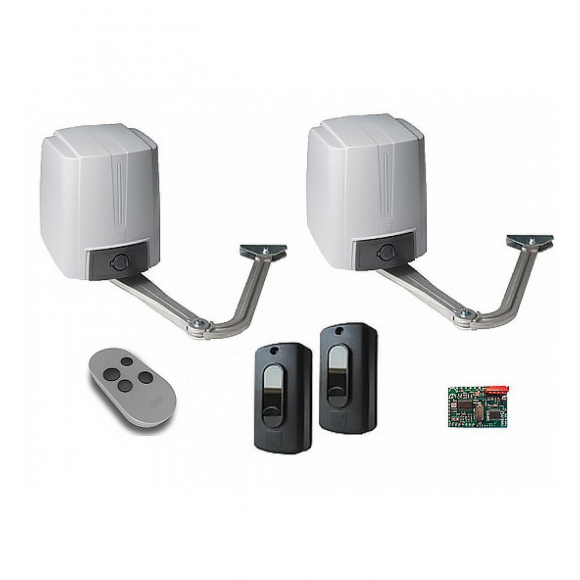

Состав комплекта CAME FAST 70 combo KIT (8K01MB-028)
| Позиция | Описание | Кол-во |
|---|---|---|
| Came FA70230CB | Ведущий рычажный привод 230В со встроенной платой управления ZF1 | 1 шт. |
| Came FA70230 | Ведомый рычажный привод 230В (без блока управления) | 1 шт. |
| Came AF43S | Встраиваемый радиоприёмник 433,92 МГц (монтируется внутрь ведущего привода) | 1 шт. |
| Came TOP44RBN | 4-канальный пульт-брелок 433,92 МГц (код TAM/TOP) | 1 шт. |
| Came 001DIR10 | Накладные фотоэлементы, дальность 10 м, питание 24 В | 1 пара |
| Монтажный набор | Двусоставные шарнирные рычаги, монтажные пластины, крепёж, ключи разблокировки, инструкция | компл. |
Функционал встроенного блока управления
Управление движением
Регулировка задержки второй створки при открывании и закрывании. Функция автоматического закрывания с настройкой времени паузы. Регулировка усилия на трансформаторе (3–4 позиции). Самодиагностика устройств безопасности перед каждым циклом.
Безопасность и защита
Подключение до 2-х пар фотоэлементов — на въезд и выезд. Выход для сигнальной лампы 230В. Возможность подключения электромеханического замка (для ворот, открывающихся внутрь). Встроенная система разблокировки с ключом.
Радиоуправление
Встроенный радиоприёмник AF43S поддерживает все пульты CAME с частотой 433,92 МГц и кодировками TAM и TOP. Возможность обучения большого числа пультов — для всех жильцов или сотрудников. При необходимости приёмник можно заменить на 868 МГц версию.
Реальная эксплуатация: что говорят монтажники и владельцы
Хорошо подходит для: дачных участков с лёгкими и средними воротами, небольших коттеджных въездов, металлических или деревянных ворот с рамой до 2 метров. Комплект «всё включено» особенно оценивают клиенты, которые не хотят разбираться в совместимости аксессуаров — купил, установил, работает.
Встроенный блок управления: экономия 15–30 минут монтажного времени по сравнению с комплектами с отдельным боксом. Минус — если плата выходит из строя, ремонт немного сложнее, чем при отдельном боксе. Зато внешний вид объекта опрятнее.
Корпус из пластика: лёгкий и достаточно прочный для бытового использования. При механическом ударе (например, слетевшая ветка, парковка вплотную) может треснуть — при тяжёлых металлических воротах и активном использовании лучше предусмотреть механические упоры, чтобы привод не принимал ударную нагрузку.
Интенсивность 30%: для дачи с 5–15 открываниями в день — с запасом. Для более активных объектов (многоквартирный дом, офисный въезд) рассмотрите серию AXO 4 или ATI 3000.
Зимой: IP54 защищает от осадков. Работает до -20°C. Смазка шарнирного рычага раз в сезон обязательна.
Встроенный блок управления: экономия 15–30 минут монтажного времени по сравнению с комплектами с отдельным боксом. Минус — если плата выходит из строя, ремонт немного сложнее, чем при отдельном боксе. Зато внешний вид объекта опрятнее.
Корпус из пластика: лёгкий и достаточно прочный для бытового использования. При механическом ударе (например, слетевшая ветка, парковка вплотную) может треснуть — при тяжёлых металлических воротах и активном использовании лучше предусмотреть механические упоры, чтобы привод не принимал ударную нагрузку.
Интенсивность 30%: для дачи с 5–15 открываниями в день — с запасом. Для более активных объектов (многоквартирный дом, офисный въезд) рассмотрите серию AXO 4 или ATI 3000.
Зимой: IP54 защищает от осадков. Работает до -20°C. Смазка шарнирного рычага раз в сезон обязательна.
Альтернативы — когда FAST 70 не подходит
Ворота тяжелее 300 кг или шире 2,3 м?
ATI 3000 — линейный привод для ворот до 800 кг и до 3 м, 50% интенсивность, самоблокировка, отдельный блок ZF1N.
CAME ATI 3000 (арт. 1098) — до 800 кг, до 3 м, линейный → Нужна интенсивность выше 30% — активный въезд? AXO 4 — 24В, 100% интенсивность, токовая защита ESM, резервное питание. Для жилых комплексов и офисов.

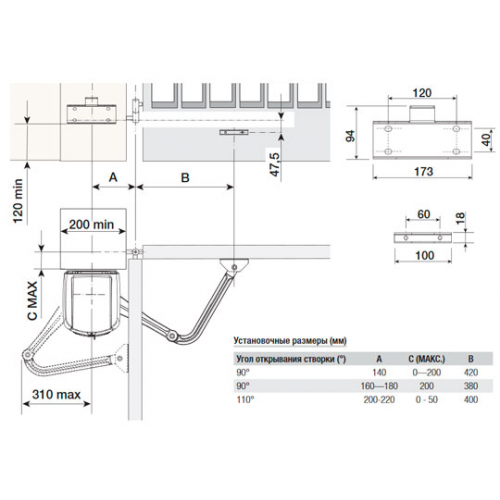

CAME AXO 4 (арт. 1563) — 24В, 100%, токовая защита → Столбы широкие — кирпич или бетон, расстояние С больше 200 мм? FERNI 40230 — рычажный привод с монтажным расстоянием до 380 мм для широких столбов.
CAME FERNI 40230 (арт. 1443) — рычажный, С до 380 мм, до 800 кг → Нужен скрытый монтаж — привод не должен быть виден? FROG-A KIT — подземный привод, монтируется в бетонный короб, снаружи не виден, IP67.
CAME FROG-A-KIT (арт. 1540) — подземный, IP67 →
CAME ATI 3000 (арт. 1098) — до 800 кг, до 3 м, линейный → Нужна интенсивность выше 30% — активный въезд? AXO 4 — 24В, 100% интенсивность, токовая защита ESM, резервное питание. Для жилых комплексов и офисов.
CAME AXO 4 (арт. 1563) — 24В, 100%, токовая защита → Столбы широкие — кирпич или бетон, расстояние С больше 200 мм? FERNI 40230 — рычажный привод с монтажным расстоянием до 380 мм для широких столбов.
CAME FERNI 40230 (арт. 1443) — рычажный, С до 380 мм, до 800 кг → Нужен скрытый монтаж — привод не должен быть виден? FROG-A KIT — подземный привод, монтируется в бетонный короб, снаружи не виден, IP67.
CAME FROG-A-KIT (арт. 1540) — подземный, IP67 →
Почему выбирают CAME FAST 70 combo KIT (8K01MB-028)
- Полный комплект «всё включено»: радиоприёмник AF43S, пульт TOP44RBN и фотоэлементы DIR10 уже в комплекте — ворота работают с брелока и с фотозащитой сразу после монтажа.
- Блок управления встроен в ведущий привод FA70230CB: никакого отдельного бокса на столбе, меньше кабеля, быстрее монтаж, аккуратнее вид.
- Самоблокирующийся привод: ворота не откроются вручную без ключа разблокировки, дополнительный замок не нужен.
- IP54: полная защита от пыли и брызг воды с любого направления — дождь и снег не влияют на работу.
- Функция автоматического закрывания с регулируемой паузой: ворота закроются сами — удобно для дачи и объектов без постоянного контроля.
- Регулировка задержки второй створки при закрывании: исключает столкновение створок между собой.
- Самодиагностика перед каждым открыванием: если фотоэлементы неисправны — ворота не откроются, пока неисправность не устранена.
- Два комплекта фотоэлементов: можно подключить один на въезд, второй на выезд для двустороннего контроля безопасности.
- Совместим со всеми пультами CAME 433 МГц (TAM/TOP): легко добавить нужное число брелоков для всех пользователей.
- Официальные поставки CAME (Италия), гарантия 3 года, широкая сервисная сеть по России.
