Автоматика для распашных ворот CAME FLEX 500/2 — самый лёгкий и компактный рычажный привод в линейке CAME: вес одного привода 2,5 кг, корпус 360×80×85 мм, монтаж на столбы от 8 см. Рассчитан на лёгкие калитки и небольшие распашные ворота весом до 150 кг и шириной до 1,6 метра. Питание двигателя 24В постоянного тока — безопасно при монтаже и обслуживании. Амперометрический датчик обнаружения препятствий с автоматическим реверсом. Привод несамоблокирующийся — установка электрозамка обязательна. Идеален для дач, частных домов, пешеходных калиток и небольших объектов, где важны простота монтажа и компактность.
Как устроен FLEX 500/2 — 24В двигатель и монтаж вплотную к стене
FLEX 500/2 — рычажный привод с шарнирным рычагом передачи. Компактные габариты 360×80×85 мм позволяют монтировать его на столбы шириной от 8 см и устанавливать вплотную к стене или ограждению — рычаг при открывании не выходит за контур столба.
Двигатель питается от 24В постоянного тока — напряжение вдвое безопаснее при случайном касании и позволяет подключить резервный аккумулятор. Блок управления при этом работает от стандартных 230В сети.
Важное конструктивное отличие от всех серий ATI, AXO, FERNI и STYLO: в FLEX нет механической самоблокировки. Привод реверсивный — он не удерживает ворота в крайнем положении силой механики. Поэтому система работает только совместно с электрозамком: в закрытом положении замок запирает ворота, привод снимает нагрузку. При открывании — сначала замок разблокируется, потом привод тянет рычаг.
Угол открывания — до 110°. Для большинства калиток и небольших ворот этого достаточно. Передаточное число редуктора 1/531 — такое же, как у STYLO.
Технические характеристики CAME FLEX 500/2
| Параметр | Значение |
|---|---|
| Тип привода | Рычажный, несамоблокирующийся (реверсивный) |
| Питание двигателя / блока управления | 24В DC / 230В AC |
| Максимальный вес створки | 150 кг (оптимально до 100 кг) |
| Максимальная ширина створки | 1,6 м (оптимально 0,8–1,4 м) |
| Интенсивность использования | 50% |
| Угол открывания | до 110° |
| Время открытия 90° | ~13 сек |
| Крутящий момент (max) | 100 Нм |
| Мощность / ток двигателя | 48 Вт, 2 А |
| Передаточное число редуктора | 1/531 |
| Габариты привода | 360 × 80 × 85 мм |
| Масса привода | 2,5 кг |
| Минимальная ширина столба | 8 см (80 мм) |
| Степень защиты | IP54 |
| Диапазон температур | -20°C ... +55°C |
| Датчик препятствий | Амперометрический — авт. реверс при обнаружении |
| Самоблокировка | Нет — электрозамок обязателен |
| Резервное питание | Поддерживается (плата АКБ — опционально) |
| Гарантия | 3 года |
FLEX 500/2 и альтернативы CAME для лёгких ворот
| Параметр | FLEX 500/2 (эта модель) |
STYLO (24В) |
FAST 70 (230В) |
FERNI 1000 (230В) |
AMICO (24В) |
ATI 3000 (230В) |
|---|---|---|---|---|---|---|
| Макс. вес | 150 кг | 150 кг | 300 кг | 800 кг | 250 кг | 800 кг |
| Макс. ширина | 1,6 м | 1,8 м | 2,3 м | 4 м | 1,8 м | 3 м |
| Интенсивность | 50% | интенсивный | 30% | 30% | интенсивный | 50% |
| Самоблокировка | нет | есть | есть | есть | есть | есть |
| Масса привода | 2,5 кг | ~5 кг | 12,7 кг | ~14 кг | ~4 кг | ~10 кг |
| Питание мотора | 24 В DC | 24 В DC | 230 В | 230 В | 24 В DC | 230 В |
| Мин. ширина столба | 8 см | 8 см | не огр. | не огр. | не огр. | 60 мм С |
| Резерв. питание | да (опция) | да (опция) | нет | нет | да | нет |
CAME FERNI 40230 (арт. 1443) — рычажный, до 800 кг, до 4 м, самоблокировка → Те же размеры ворот, но нужна самоблокировка без отдельного замка? STYLO — компактный рычажный привод 24В для ворот того же класса (до 150 кг, до 1,8 м), но со встроенной самоблокировкой: ворота не откроются вручную без ключа разблокировки. Плюс монт. расстояние от 8 см — те же условия по ширине столба. Немного дороже FLEX, но без затрат на замок.
CAME STYLO (арт. 1442) — 24В, до 150 кг, до 1,8 м, самоблокировка →
Главная ловушка: несамоблокирующийся — забыть про замок нельзя. Это не недостаток конструкции, а архитектурное решение: привод разгружен в закрытом положении, нагрузку держит замок. Без замка ворота не держатся в закрытом положении и открываются от ветра или рукой.
Реальный вес: источники указывают пределы 100–150 кг. На практике монтажники рекомендуют не превышать 100 кг — при 150 кг привод работает на пределе, быстрее изнашивается редуктор. При любых сомнениях — взвесьте створку.
Амперометрический датчик — честная защита: работает эффективно именно на лёгких воротах, где усилие привода соизмеримо с сопротивлением человека или ребёнка. На тяжёлых воротах у более мощных приводов такой датчик менее чувствителен.
Зимой: IP54 справляется с дождём и снегом. Реально работает до -20°C — не ниже, здесь уже рекомендуется подогрев или переход на модель с расширенным диапазоном.

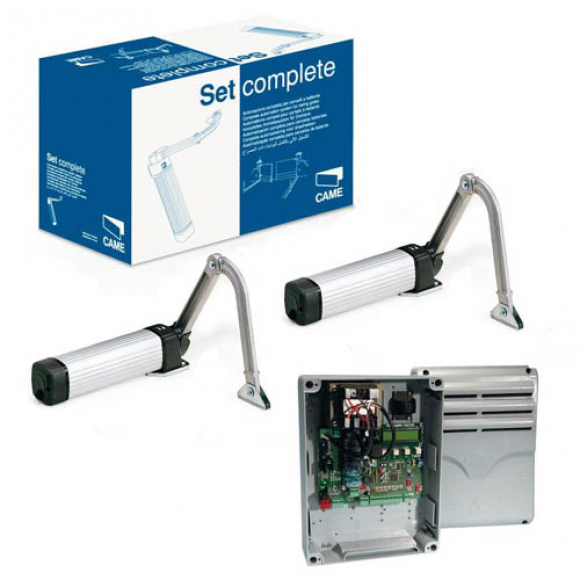

Что входит в комплект CAME FLEX 500/2 (арт. 1434)
2 x привода F500 (24В)
Рычажный реверсивный привод 24В. Сверхкомпактный корпус 360×80×85 мм, масса 2,5 кг. Шарнирный рычаг передачи с возможностью монтажа вплотную к стене и на столбы от 8 см. Амперометрический датчик обнаружения препятствий — автоматический реверс при касании. IP54. Передаточное число 1/531, крутящий момент 100 Нм. Без механической самоблокировки.
Блок управления на 2 привода
Питание блока 230В, двигателей — 24В. Регулировка времени работы, времени удержания замка при закрытии и времени автоматического закрывания. Встроенный радиодекодер. Управление электрозамком. Подключение фотоэлементов и сигнальной лампы. Поддержка платы резервного питания с АКБ (опционально).
Монтажный набор и крепёж
Монтажные пластины для крепления на столбы (в том числе кирпичные и каменные — в комплект входит монтажная пластина для кладки). Шарнирные рычаги с регулируемой длиной. Все болты, гайки и инструкция на русском языке. Специальная консистентная смазка для редуктора.
Почему выбирают CAME FLEX 500/2
- Самый лёгкий привод в линейке CAME — 2,5 кг: один монтажник без помощника и без подъёмников, монтаж за минимальное время.
- Монтаж на столбы от 8 см и вплотную к стене — работает там, где другие рычажные приводы требуют больше пространства.
- Питание мотора 24В — безопасно при монтаже и обслуживании, позволяет подключить резервный аккумулятор.
- Амперометрический датчик препятствий: мгновенный реверс при касании — особенно эффективен на лёгких воротах, где нагрузка сопоставима с сопротивлением человека.
- IP54 — полная пылезащита и защита от брызг воды с любого направления, выдерживает дождь и снег.
- Резервное питание от АКБ (опционально): калитка работает при отключении электросети.
- Быстрое открывание 13 сек — самое быстрое среди рычажных приводов CAME в этом классе нагрузки.
- Подходит для кирпичных, каменных и металлических столбов — монтажная пластина в комплекте.
- Официальные поставки CAME, гарантия 3 года, сервисная сеть по всей России.
