Автоматика для распашных ворот CAME STYLO — ультракомпактный рычажный привод для лёгких створок: весом до 150 кг и шириной до 1,8 метра. Главное отличие серии — вертикальная конфигурация корпуса шириной всего 80 мм, что позволяет монтировать привод на столбы от 8 см шириной и устанавливать его вплотную к стене или забору. Два варианта рычага — шарнирный (STYLO-BS, угол до 120°) и скользящий прямой (STYLO-BD, угол до 135°) — позволяют решить монтажную задачу даже при нестандартной геометрии. Питание двигателя 24В, магнитный энкодер, интенсивная эксплуатация, резервное питание от АКБ. Комплект включает два привода, блок управления ZL92 и шарнирные рычаги.
Как устроен STYLO: вертикальная компоновка и два типа рычага
В отличие от горизонтально расположенных приводов серий ATI и AXO, STYLO имеет вертикальную компоновку корпуса: он монтируется стоя на столбе, а не лежа. Это даёт ширину корпуса всего 80 мм — минимальную ширину столба, на который можно установить привод. Для сравнения: горизонтальные линейные приводы требуют столба минимум 100–150 мм.
Шарнирный рычаг STYLO-BS — стандартный вариант. Работает как у всех рычажных приводов: поворачивает створку по дуге, угол открывания до 120°. Рекомендуется, когда за столбом достаточно свободного пространства. Дешевле скользящего.
Прямой скользящий рычаг STYLO-BD — специальный вариант для сложных условий. Рычаг движется прямолинейно вдоль направляющей, не выступает в сторону столба. Позволяет установить привод вплотную к стене или ограждению, угол открывания до 135°. Применяется, когда шарнирный рычаг упирается в стену или ограждение за столбом.
Длина рычага регулируется, что позволяет настроить нужное плечо в зависимости от веса и ширины конкретной створки — в пределах рекомендаций производителя.
Технические характеристики CAME STYLO
| Параметр | Значение |
|---|---|
| Тип привода | Рычажный, самоблокирующийся, вертикальная компоновка |
| Питание мотора | 24В DC |
| Максимальный вес створки | 150 кг (обратно пропорционально ширине) |
| Максимальная ширина створки | 1,8 м (обратно пропорционально весу) |
| Интенсивность использования | Интенсивный режим |
| Время открытия 90° | Регулируемое |
| Угол открывания | до 120° (STYLO-BS) / до 135° (STYLO-BD) |
| Крутящий момент (max) | 100 Нм |
| Мощность / ток | 48 Вт, 5 А |
| Передаточное отношение | 1/531 |
| Габариты корпуса | 478 × 106 × 80 мм |
| Минимальная ширина столба | 8 см (80 мм) |
| Степень защиты | IP54 |
| Диапазон температур | -20°C ... +55°C |
| Термозащита двигателя | 150°C |
| Энкодер | Магнитный — контроль движения и обнаружение препятствий |
| Резервное питание | Поддержка платы АКБ (поставляется отдельно) |
| Блок управления | ZL92 (002ZL92) |
| Сертификация | EN Tested (европейские нормы безопасности) |
| Гарантия | 3 года |
STYLO и альтернативы CAME — когда что выбирать
| Параметр | STYLO (эта модель) |
FLEX 500/2 (рычажный) |
AMICO (линейный) |
FERNI 1000 (рычажный) |
FAST 70 (рычажный) |
ATI 3000 (линейный) |
|---|---|---|---|---|---|---|
| Тип механизма | Рычажный | Рычажный | Линейный | Рычажный | Рычажный | Линейный |
| Макс. вес | 150 кг | 150 кг | 250 кг | 800 кг | 300 кг | 800 кг |
| Макс. ширина | 1,8 м | 1,6 м | 1,8 м | 4 м | 2,3 м | 3 м |
| Питание мотора | 24 В DC | 230 В | 24 В DC | 230 В | 230 В | 230 В |
| Мин. ширина столба | 8 см | не огр. | ~60 мм С | не огр. | не огр. | ~60 мм С |
| Монтаж у стены | да (STYLO-BD) | ограничен | нет | ограничен | ограничен | нет |
| Резерв. питание | есть (АКБ) | нет | есть | нет | нет | нет |
| Защита корпуса | IP54 | IP44 | IP44 | IP54 | IP54 | IP44 |
CAME FERNI 40230 (арт. 1443) — рычажный, до 800 кг, С до 380 мм → Геометрия позволяет поставить линейный привод — расстояние С достаточное? Если расстояние от петли до края столба превышает 60 мм и нет ограничений по боковому пространству, линейный привод AMICO — более тихий и плавный вариант для лёгких ворот до 250 кг с шириной до 1,8 м. 24В, энкодер, интенсивный режим.
CAME AMICO (арт. 1562) — линейный, до 250 кг, до 1,8 м, 24В → Нужен альтернативный рычажный привод в нижнем ценовом диапазоне? FLEX 500/2 — рычажный привод 230В для лёгких ворот до 150 кг и шириной до 1,6 м. Комплект с двумя приводами и блоком управления, более доступная цена. Уступает STYLO в минимальной ширине столба и не имеет 24В питания, зато проще в подключении.
CAME FLEX 500/2 (арт. 1434) — рычажный 230В, до 150 кг, до 1,6 м →
Скользящий рычаг STYLO-BD: монтажники рекомендуют выбирать его сразу, если есть сомнения по пространству — лучше взять с запасом, чем переделывать. Шарнирный STYLO-BS — когда пространства гарантированно достаточно и важна цена.
На что обратить внимание: вес и ширина — обратно пропорциональные пределы. Нельзя взять максимальный вес и максимальную ширину одновременно — уточняйте допустимое сочетание у монтажника перед заказом.
Зимой: IP54 хорошо справляется с осадками. Диапазон -20°C ... +55°C. При сильных морозах магнитный энкодер может реагировать чуть чувствительнее к сопротивлению — проверьте настройки чувствительности на блоке ZL92 в начале зимнего сезона.

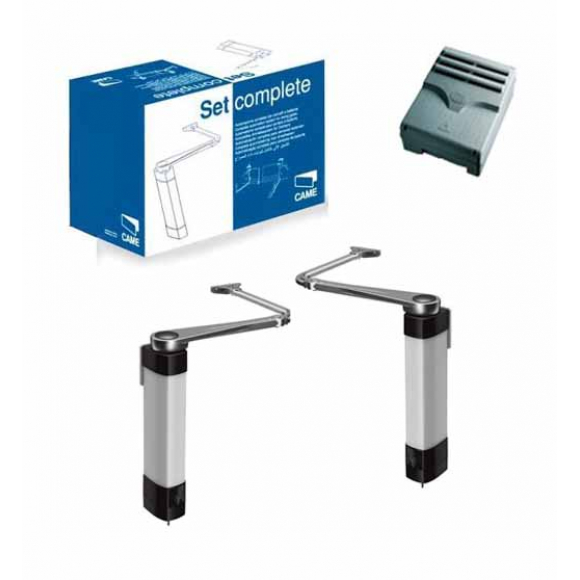

Что входит в комплект CAME STYLO (арт. 1442)
2 x привода STYLO-ME (24В)
Рычажный самоблокирующийся привод 24В с магнитным энкодером. Вертикальная компоновка корпуса 478×106×80 мм — монтируется на столбы шириной от 8 см. Передаточное отношение 1/531, мощность 48 Вт, IP54. Встроенная тепловая защита двигателя 150°C. Система разблокировки индивидуальным ключом. Поддержка платы резервного питания (отдельно).
2 x рычага STYLO-BS (шарнирный)
Шарнирный рычаг передачи для STYLO-ME. Регулируемая длина позволяет настроить плечо под конкретные ворота в пределах рекомендаций производителя. Угол открывания до 120°. Рекомендуется при наличии достаточного пространства за столбом. Если за столбом стена — заменить на STYLO-BD (скользящий, угол до 135°).
Блок управления ZL92 (002ZL92)
Блок управления с расширенным набором функций для двух приводов STYLO-ME. Питание блока 230В, мотора 24В. Регулируемая скорость открытия и закрытия. Самодиагностика устройств безопасности. Подключение фотоэлементов, сигнальной лампы, кнопки. Поддержка платы аварийного питания с АКБ.
Почему выбирают CAME STYLO
- Монтаж на столбы шириной от 8 см — единственный привод CAME для узких металлических стоек, тонких кованых колонн и ситуаций, где любой другой привод физически не помещается.
- Два типа рычага: шарнирный для стандартных условий и прямой скользящий STYLO-BD для монтажа вплотную к стене — одна модель закрывает все нестандартные геометрии.
- Питание мотора 24В: безопасность при монтаже и обслуживании, возможность подключения резервного питания от АКБ.
- Магнитный энкодер: точный контроль положения и обнаружение препятствий в реальном времени — защита людей и имущества.
- IP54: полная пылезащита и защита от брызг воды с любого направления — выше, чем IP44 у серий ATI.
- Резервное питание от АКБ: калитка или ворота работают при отключении электросети — важно для входных групп ЖК и охраняемых объектов.
- Регулируемая длина рычага: точная настройка плеча под конкретный объект без нестандартного крепежа.
- Регулируемая скорость открытия: привод подстраивается под объект — быстрее для пешеходного входа, медленнее для представительского въезда.
- EN Tested — сертификация по европейским нормам: актуально для жилых комплексов с требованиями к безопасности автоматики.
- Официальные поставки CAME, гарантия 3 года, сервисная сеть по всей России.
