Автоматика для распашных ворот CAME AXO 7 — флагман линейной серии AXO для самых широких и тяжёлых распашных ворот: створки весом до 1000 кг и шириной до 7 метров. Питание двигателя 230В, энкодер с плавным замедлением и реверсом при препятствии, регулируемые механические упоры крайних положений. Корпус из высокопрочного алюминиевого сплава, практически бесшумная работа. Комплект включает два привода и многофункциональный блок управления ZM3E с дисплеем и встроенным радиодекодером — пульт можно подключить без отдельного радиоприёмника. Комплект поставляется без ламп и фотоэлементов.
AXO 7 против AXO 4 и ATI 5000: три модели для тяжёлых ворот
ATI 5000 (230В, арт. 1099) — классика без энкодера. Механические концевики, блок ZF1N, 50% интенсивность, нет замедления и реверса. Дешевле, проще в настройке, но без защиты от препятствий и удара в упор на полной скорости. Для частного дома с редкими открываниями.
AXO 4 (24В, арт. 1563) — современный привод с самоблокировкой, 100% интенсивностью и резервным питанием LB180. Но максимум — 800 кг и 4 м. Для объектов с интенсивным трафиком и средними воротами.
AXO 7 (230В, арт. 1564) — та же серия AXO, но с приводом под самые широкие (до 7 м) и тяжёлые ворота. Энкодер с замедлением и реверсом, блок ZM3E с дисплеем и радиодекодером. Компромисс между функциональностью серии AXO и максимальными параметрами нагрузки. Для больших ворот, где ATI 5000 берёт нагрузку, но не даёт защиту от препятствий.
Технические характеристики CAME AXO 7
| Параметр | Значение |
|---|---|
| Тип привода | Линейный, несамоблокирующийся, с энкодером |
| Питание мотора | 230 В AC |
| Максимальный вес створки | 1000 кг (при ширине до 4 м) / 300 кг (при ширине 7 м) |
| Максимальная ширина створки | 7 м (полотно не сплошное при ширине > 5 м) |
| Диапазон ширины/веса | 2–7 м / 300–1000 кг (обратно пропорциональны) |
| Интенсивность использования | 50% |
| Время открытия 90° | ~20 сек (регулируемое) |
| Монтажное расстояние С (max) | 120 мм |
| Угол открывания | до 120° |
| Энкодер | Есть — плавное замедление, реверс при препятствии, регулировка усилия |
| Концевые выключатели | Механические регулируемые упоры крайних положений |
| Корпус | Высокопрочный алюминиевый сплав, двухсекционный |
| Шум при работе | Практически бесшумный (ходовой винт с защитным покрытием) |
| Степень защиты | IP44 |
| Диапазон температур | -20°C ... +55°C |
| Самоблокировка | Нет — электрозамок рекомендуется при ширине от 4 м |
| Резервное питание АКБ | Нет (230В версия) |
| Блок управления | ZM3E — дисплей, самодиагностика, встроенный радиодекодер |
| Гарантия | 3 года |
AXO 7 и конкуренты — когда что выбирать
| Параметр | AXO 7 (эта модель) |
AXO 4 (24В) |
ATI 5000 (230В) |
ATI 5024N (24В) |
FERNI 1000 (рычаг) |
FROG-A (подземн.) |
|---|---|---|---|---|---|---|
| Питание | 230 В | 24 В DC | 230 В | 24 В DC | 230 В | 230 В |
| Макс. вес | 1000 кг | 800 кг | 1000 кг | 1000 кг | 800 кг | 800 кг |
| Макс. ширина | 7 м | 4 м | 5 м | 5 м | 4 м | 3,5 м |
| Интенсивность | 50% | 100% | 50% | 100% | 30% | 30% |
| Энкодер/замедление | есть | есть | нет | есть | есть | нет |
| Самоблокировка | нет | есть | есть | есть | есть | — |
| Резерв. питание | нет | есть (LB180) | нет | есть (LB180) | нет | нет |
| Монт. расст. С | 120 мм | 120 мм | 120 мм | 120 мм | 380 мм | — |
| Скрытый монтаж | нет | нет | нет | нет | нет | да (IP67) |
CAME ATI 5000 (арт. 1099) — 230В, до 1000 кг, до 5 м, самоблокировка →
CAME ATI 3000 (арт. 1098) — 230В, до 800 кг, до 3 м, проверенная классика → Широкие столбы — расстояние С больше 120 мм? AXO 7 — линейный привод с ограничением С до 120 мм. При широких кирпичных или бетонных столбах нужен рычажный FERNI: монтажное расстояние до 380 мм, плавное замедление и реверс, широкие ворота до 4 м.
CAME FERNI 40230 (арт. 1443) — рычажный, С до 380 мм, для широких столбов → Привод не должен быть виден снаружи — нужен скрытый монтаж? Единственное решение — подземный FROG-A: монтируется в бетонный короб под воротами, снаружи полностью невидим, IP67. Привод не мешает проезду при широко открытых воротах, поддерживает угол открытия до 180°.
CAME FROG-A-KIT (арт. 1540) — подземный, IP67, скрытый монтаж →
Главное преимущество над ATI 5000 на практике: энкодер. На тяжёлых воротах 700–1000 кг плавный старт и замедление перед упором принципиально важны — без них ворота бьют в упор с полного хода, петли и рама расшатываются за 2–3 года. AXO 7 решает эту проблему конструктивно.
Несамоблокирующийся — не значит незащищённый: при 230В и энкодере реверс при препятствии работает надёжно. Но при ширине от 4 м на ветреных объектах замок рекомендуется — парусность широкой створки реальна.
При ширине ворот 5–7 м: полотно обязательно должно быть решётчатым или с просветами — сплошное полотно такой ширины создаёт парусность, с которой привод не справится при сильном ветре.
Блок ZM3E с дисплеем: монтажники ценят за диагностику без выезда — ошибки и состояние системы видны сразу. Встроенный радиодекодер экономит ~1500 руб. на отдельном приёмнике AF43S.
Зимой: реально работает до -25...-30°C при правильной смазке. Энкодер позволяет выставить пониженное усилие на старте в морозы — меньше нагрузки на примёрзшие петли.

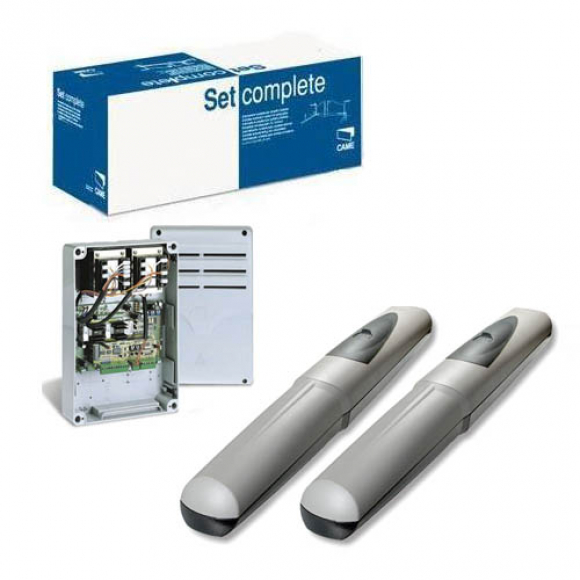

Что входит в комплект CAME AXO 7 (арт. 1564)
2 x привода AX71230 (230В)
Линейный несамоблокирующийся привод 230В с энкодером. Корпус из высокопрочного алюминиевого сплава, двухсекционный, ходовой винт с защитным покрытием — практически бесшумная работа. Регулируемые механические упоры крайних положений. Плавное замедление и реверс через энкодер. Монтажное расстояние С до 120 мм. Универсальный — для левой и правой створки.
Блок управления ZM3E (002ZM3E)
Многофункциональный блок управления 230В. Сигнализационный дисплей для отображения функций и ошибок. Самодиагностика устройств безопасности — фотоэлементов, сигнальной лампы. Встроенный радиодекодер — подключение пультов без отдельного приёмника. Независимая регулировка времени открытия и закрытия. Задержка второй створки, автозакрывание.
Монтажный набор и крепёж
Монтажные пластины и кронштейны с регулируемыми отверстиями для точной подгонки угла открывания. Стальной крепёж с повышенным люфтом петель — компенсирует отклонения монтажных размеров. Ключи ручной разблокировки, инструкция на русском языке со схемами монтажа.
Почему выбирают CAME AXO 7
- Максимальная ширина до 7 м — единственный линейный привод CAME для очень широких распашных ворот. ATI 5000 ограничен 5 м, AXO 4 — 4 м.
- Энкодер на 230В: плавное замедление в начале и конце хода, реверс при препятствии — возможности 24В моделей в привычном питании 230В. ATI 5000 этого не имеет.
- Практически бесшумная работа за счёт ходового винта с защитным покрытием — тише серий ATI с открытым штоком.
- Блок ZM3E с дисплеем и встроенным радиодекодером: диагностика прямо на блоке, пульт подключается без отдельного приёмника.
- Корпус из высокопрочного алюминиевого сплава — долговечность без деформации корпуса под нагрузкой тяжёлых ворот.
- Регулируемые механические упоры: точная настройка крайних положений без программирования — быстро и надёжно при монтаже.
- Монтажное расстояние С до 120 мм — в два раза больше, чем у ATI 3000 (60 мм), подходит для более широких столбов.
- Универсальная установка внутрь и наружу без смены модели — не нужно выбирать DX или SX.
- Самодиагностика ZM3E: система сама проверяет фотоэлементы и сигнальную лампу перед каждым открыванием.
- Официальные поставки CAME, гарантия 3 года, широкая сервисная сеть по России.
